Beispiel Ki8:
PSpice-Simulation einer astabilen Kippstufe mit NAND-IC 7400

Mit der nachfolgenden Schaltung wird eine astabile Kippstufe mit Hilfe von NAND-ICs 7400 realisiert. Damit die Schaltung trotz iher vollständigen Symmetrie anschwingen kann, wird der Kondensator C2 während der Berechnung des Arbeitspunktes auf die Spannung 0V "gezwungen". Diese Methode zum Erzwingen von Unsymmetrie ist bei den meisten Oszillatoren (astabilen Kippstufen) erforderlich. Die IO-Level der NAND-Glieder liegen auf 2.


Schaltung
Bild 1: Astabile Kippstufe mit NAND-ICs 7400



Bild 2 zeigt die Spannungen an den Eingängen und Ausgängen der beiden NAND-Glieder :



Spannungen

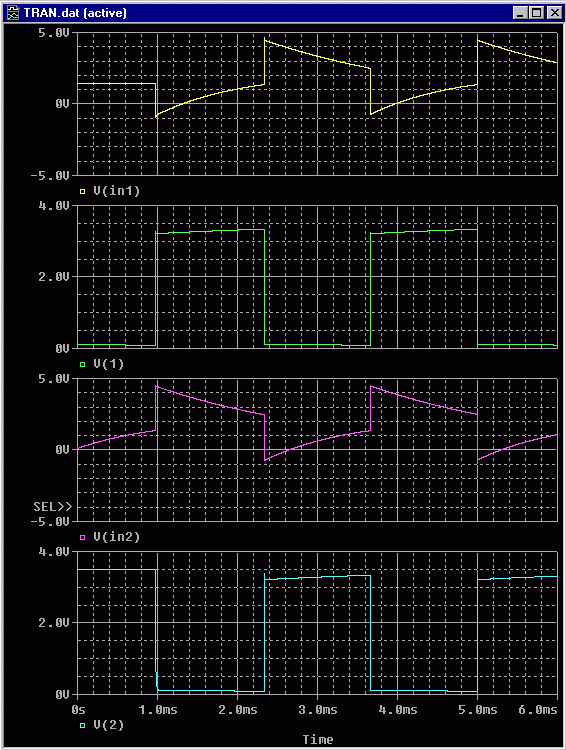

Bild 2: Astabile Kippstufe mit NAND-IC-7400: Spannung an den Eingängen und Ausgängen der beiden NAND-Glieder

Die Ausgangsspannungen sind nicht ganz sauber, aber sie besitzen bereits alle wesentlichen Eigenschaften der Ausgangsimpulse einer astabilen Kippstufe. Wem die Dächer der Impulse zu wenig waagerecht sind, der kann die beiden restlichen NAND-Glieder-7400, die sich auf dem IC befinden dazu verwenden, die Ausgangsspannungen zu formen. Bild 3 zeigt die passende Schaltung und Bild 4 das Ergebnis der Simulation mit makellosen Ausgangsimpulsen.


Schaltung2
Bild 3: Astabile Kippstufe mit vier NAND-ICs 7400 zur Erzeugung sauberer Ausgangsimpulse



Spannungen der Schaltung von Bild 3
Bild 4:Astabile Kippstufe mit vier NAND-ICs 7400: Spannung an den Eingängen und Ausgängen der Schaltung von Bild 3


Download der Simulationsdateien zur Astabilen Kippstufe mit NAND-ICs 7400:

Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier die Schaltung mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind.

Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT.
