Robert Heinemanns PSPICE-Seiten



Durch Anklicken der folgenden (blauen) Links können Sie Simulationsbeispiele zu Verstärker-Grundschaltungen mit Bipolar-Transistoren auswählen:

Gr1: Verstärker in Emitterschaltung
Gr2: Verstärker in Kollektorschaltung
Gr3: Verstärker in Basisschaltung




Beispiel Gr2:
PSpice-Simulation einer Verstärkerstufe in Kollektorschaltung

Die in Bild 1 dargestellte Kollektorschaltung wird meistens als Impedanzwandler verwendet. Sie hat zwar keine Spannungsverstärkung, dafür aber einen großen Eingangswiderstand und einen kleinen Ausgangswiderstand. In Verstärkerendstufen ist das eine geschätzte Eigenschaft. Die Schaltung heißt Kollektorschaltung, weil der Kollektor des Transistors für das zu übertragende Signal auf Masse liegt.



Schaltung

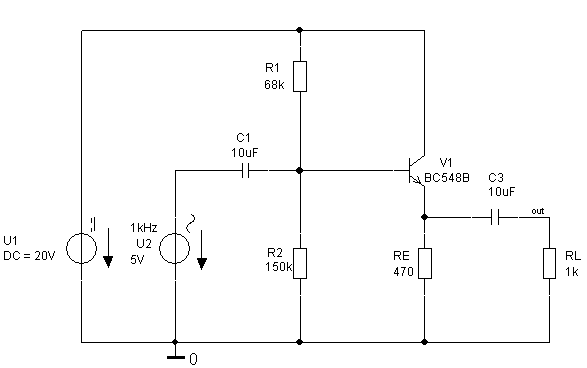

Bild 1: Verstärkerstufe in Kollektorschaltung



Bild 2 zeigt von oben nach unten den Eingangsstrom, den Kollektorstrom, die Eingangsspannung und die Ausgangsspannung. Diesen vier Diagrammen kann man entnehmen, dass der Verstärker bei 1 kHz eine Spannungsverstärkung von ca. 1 hat. Die Stromverstärkung berägt ca. 80.


Ströme und Spannungen
Bild 2: Kollektorschaltung. Von oben nach unten: Eingangsstrom, Kollektorstrom, Eingangsspannung und Ausgangsspannung


Frequenzabhängigkeit der Strom- und Spannungsverstärkung

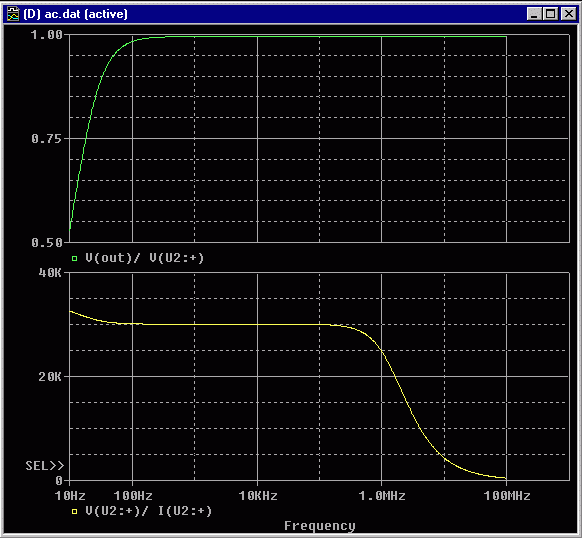

Bild 3 zeigt als Ergebnis eines AC-Sweeps den Frequenzverlauf der Spannungsverstärkung (oben) und des Eingangswiderstandes (unten).


AC-sweep
Bild 3: Frequenzverlauf der Spannungsverstärkung und des Eingangswiderstandes der Schaltung von Bild 1




Download der Simulationsdateien zur Kollektorschaltung:

Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier die Kollektorschaltung von Bild 1 mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind.

Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT.

Für CAPTURE ab V10:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei kollektorschaltung_cap.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus CAPTURE heraus Kollektorschaltung.opj:

Laden Sie hier kollektorschaltung_cap.exe (38 kB)


Für SCHEMATICS:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei Kollektorschaltung_sch.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus SCHEMATICS heraus Kollektorschaltung.sch:

Laden Sie hier kollektorschaltung_sch.exe (28 kB)



Zurück nach: oben
