Beispiel Fi3:
PSpice-Simulation eines aktiven Tiefpasses mit Mehrfachgegenkopplung

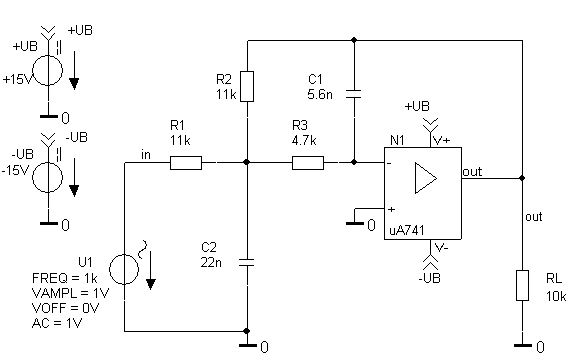

Bild 1 zeigt einen Tiefpass mit Mehrfachgegenkopplung, 2. Ordnung mit Butterworth-Abstimmung für eine Grenzfrequenz fg = 2 kHz. Die Dimensionierung der das Filter bestimmenden Bauteile (R und C) erfolgte mit Hilfe der Demoversion des Programms AktivFilter


Schaltung-Butterworth
Bild 1: Tiefpass mit Mehrfachgegenkopplung, 2. Ordnung, Butterworth, fg = 2 kHz.

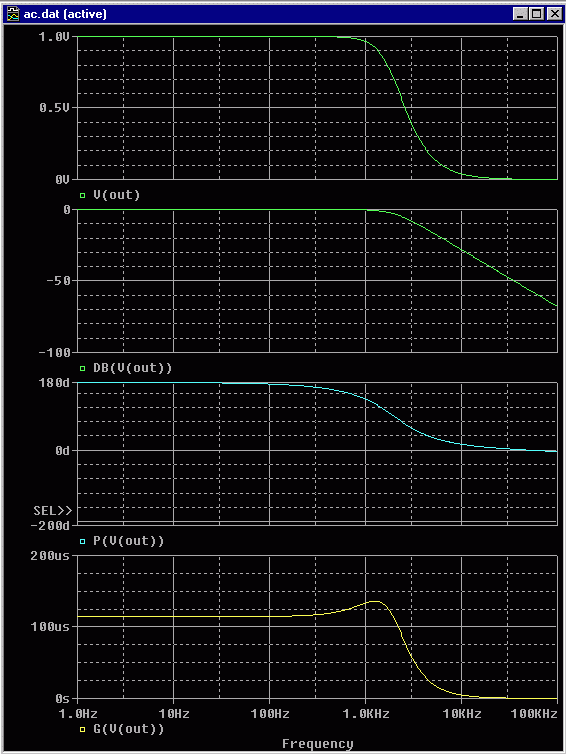

Bild 2 zeigt als Ergebnis eines AC-Sweep den Amplitudengang des Filters von Bild 1 mit linearer und in dB skalierter y-Achse (grün), den Phasengang (blau) und die Gruppenlaufzeit (gelb):

Spannungen, Phase, Gruppennlaufzeit
Bild 2: Tiefpass mit Mehrfachgegenkopplung, Butterworth-Abstimmung: von oben nach unten: Amplitudengang linear, Amplitudengang in dB, Phasengang und Gruppenlaufzeit

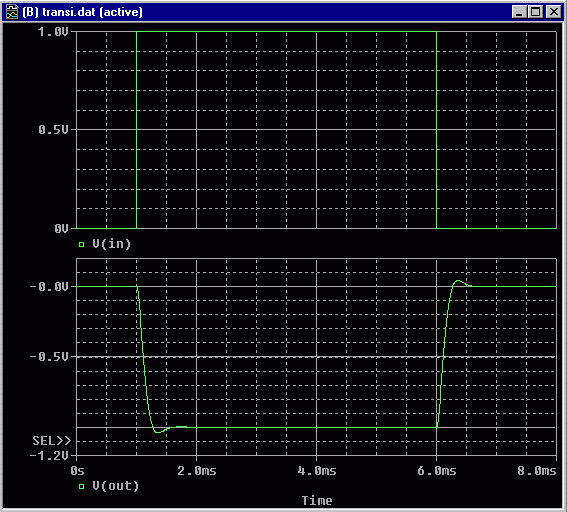

Bild 3 zeigt die zugehörige Sprungantwort:

Sprungantwort Butterworth
Bild 3: Tiefpass mit Mehrfachgegenkopplung, Butterworth-Abstimmung: Sprungfunktion (oben) und Sprungantwort (unten)

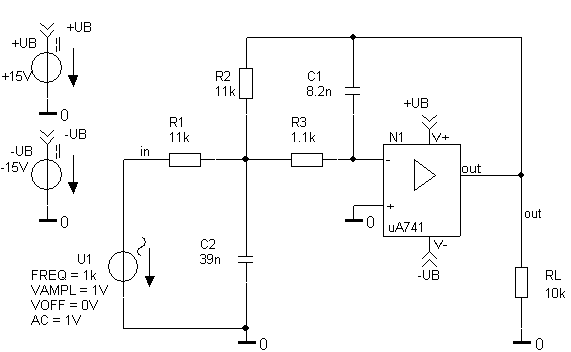

Bild 4 zeigt den entsprechenden mehrfach gegengekoppelten Tiefpass mit Werten für R und C, die eine Bessel-Abstimmung ergeben:

Schaltung-Bessel
Bild 4: Tiefpass mit Mehrfachgegenkopplung, 2. Ordnung, Bessel, fg = 2 kHz.

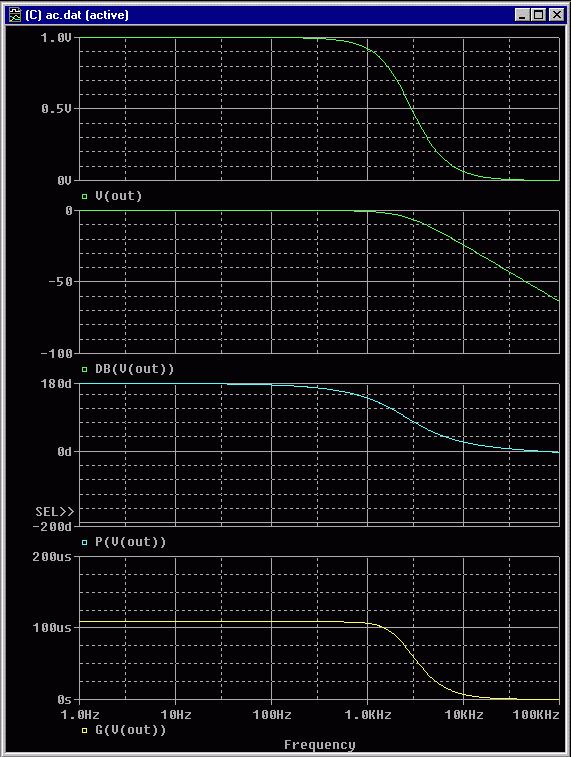

Bild 5 zeigt als Ergebnis eines AC-Sweep für das Bessel-Filter den Amplitudengang mit linear und in dB skalierter y-Achse, den Phasengang (blau) und die Gruppenlaufzeit (gelb):

Spannungen, Phase, Gruppennlaufzeit
Bild 5: Bessel-Tiefpass mit Mehrfachgegenkopplung: von oben nach unten: Amplitudengang linear, Amplitudengang in dB, Phasengang und Gruppenlaufzeit

Bild 6 zeigt die zugehörige Sprungantwort:

Sprungantwort Bessel
Bild 6: Sallen-Key-Bessel-Tiefpass: Sprungfunktion (oben) und Sprungantwort (unten)



Download der Simulationsdateien zum Tiefpass mit Mehrfachgegenkopplung:

Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier die Schaltung mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind.

Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT.


Für CAPTURE ab V10:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei tiefpass_mfg_ cap.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus CAPTURE heraus tiefpass_mfg.opj:

Laden Sie hier tiefpass_mfg_cap.exe (37 kB)


Für SCHEMATICS:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei tiefpass_mfg_ sch.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus SCHEMATICS heraus tiefpass_mfg.sch:

Laden Sie hier tiefpass_mfg_sch.exe (28 kB)
