Lösungen zu den Aufgaben und Übungen der Lektion 11 |
Aufgabe 11.1
Die Ergebnisse stimmen überein.
Aufgabe 11.2
An RCO liegen (mit den Einstellungen von Bild 11.24) Impulse der Länge 400 μ s.
Die Impulslänge verkürzt sich umgekehrt proportional zur Frequenz des Clock-Signals, d.h. bei 10-facher
Frequenz ist die Länge des RCO-Impulses nur noch 40 μ s.
Aufgabe 11.3
250 Impulse.
Aufgabe 11.4
Bild 1 zeigt die interessierenden Signale: Mit der ersten positiven Flanke des Clock-Signals wird der
Start-Zählerstand (1 0 1 0) an den Ausgang geschaltet. Nach Ablauf der Laufzeit ist der Zählerstand (1 0 1 0)
am Ausgang vorhanden.
Bild 1: Signale am BCD-Zähler D1
Aufgabe 11.5
Bild 2 zeigt eine Möglichkeit zur Realisierung der Aufgabe.
Bild 2: Schaltung zu Aufgabe 11.5
Bild 3 zeigt eine Auswahl der Signale, u.a. (ganz unten) das Ausgangssignal des Flipflops D7A.

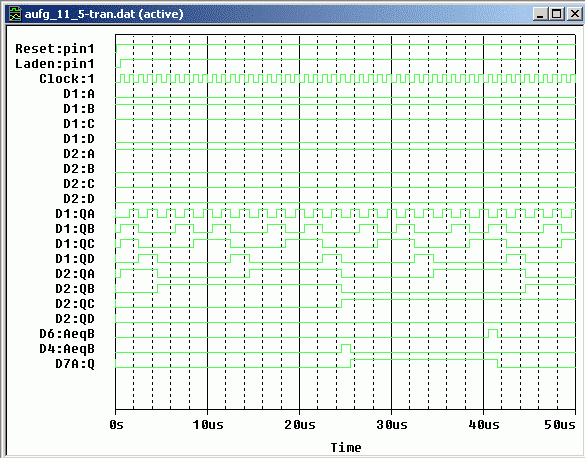

Bild 3: Signale in der Schaltung zu Aufgabe 11.5
Wegen der Laufzeiten durch die Schaltung wird das Flipflop etwas zu spät gesetzt und auch etwas zu spät
zurückgesetzt. Bei Bedarf lässt sich das korrigieren, indem man die Komparatoren D3 bis D6 ein bis zwei
Ziffern zurücksetzt.
