Lösungen zu den Aufgaben und Übungen der Lektion 16


Aufgabe 16.1


Bild 1: Versorgungsspannung, Zündimpulse und Spannung am Lastwiderstand RL des Dimmers



Aufgabe 16.2

Bild 2 zeigt die Potentiale von out1 und out2 bei Verwendung eines OPA130. Das Ausgangspotential ist out1. Die Steilheit der Flanken ist nicht sonderlich eindrucksvoll.

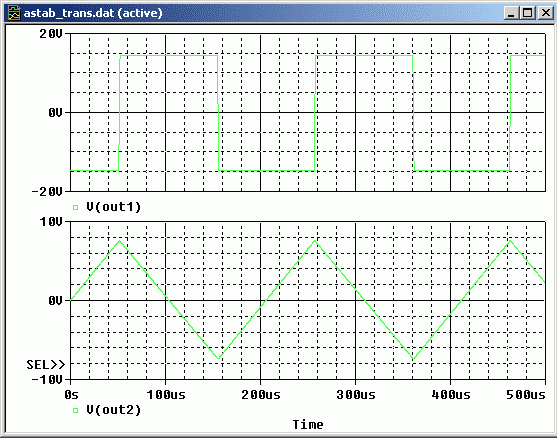

Bild 2: Potenziale an den Knoten out1 und out2 der astabilen Kippstufe bei Verwendung eines OPV OPA130

Bild 3 zeigt die gleichen Potentiale bei Verwendung des schnelleren OPV OPA132:


Bild 3: Potenziale an den Knoten out1 und out2 der astabilen Kippstufe bei Verwendung eines OPV OPA132

Die Flankensteilheit hat sich deutlich verbessert.

Bild 4 zeigt die Potentiale bei Verwendung eines LT1022:


Bild 4: Potenziale an den Knoten out1 und out2 der astabilen Kippstufe bei Verwendung eines OPV LT1022

Die Flanken sind etwa gleich gut wie bei Verwendung des OPA132. Bei Gelegenheit lohnt es sich vielleicht, zu untersuchen, warum es bei diesem OPV im Vergleich zu den beiden anderen Typen zu einem Zeitversatz kommt.


Aufgabe 16.5

1 kΩ


Aufgabe 16.6

Bild 5 zeigt das Ergebnis des Temperatursweep mit dem Epcos-2kΩ-ntc S861_2000:


Bild 5: Temperatursweep mit Epcos 2kΩ-ntc S861_2000

Wie zu erwarten beträgt der Widerstandswert bei 25°C recht genau 2kΩ.
