Lösungen zu den Aufgaben und Übungen der Lektion 5 |
Aufgabe 5.1
Bild 1: Amplitudengang des Kondensatorstroms der RLC-Schaltung
Aufgabe 5.2
Bild 2: Amplitudengang der Spannung an R1. Rot: 70%
Die Grenzfrequenz der 12-dB-Frequenzweiche beträgt 1 kHz.
Mit einer 6-dB-Weiche führt eine Induktivität L = 1,273mH zu einer Grenzfrequenz von 1 kHz
Bild 3 zeigt die Amplitudengänge der beiden Weichen:

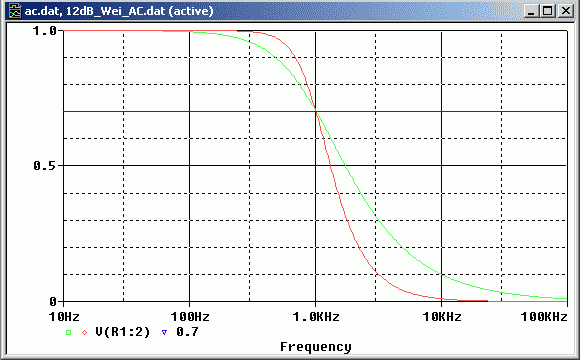

Bild 3: Amplitudengang der Spannung an R1. Rot: 12-dB-Weiche. Grün: 6-dB-Weiche. Blau: 70%
Die 12-dB-Weiche trennt besser.
Bild 4: Einschwingen der beiden Frequenzweichen. Rot: 6-dB-Weiche. Grün: 12-dB-Weiche.
Die 12-dB-Weiche schwingt mit einem ca. 5 prozentigen Überschwinger ein. Die 6-dB-Weiche
hat keinen Überschwinger. Dies gilt bei Lautsprechern üblicherweise als das bessere Einschwingen.
Aufgabe 5.3
Bild 5: Frequenzgang mit R = 1kΩ (grün) und 100 Ω (rot)
Zur Erstellung des Diagramms von Bild 5 wurden beide Schaltungen im gleichen Schaltplan erstellt
und gemeinsam simuliert. Der 1 kΩ-Widerstand hatte dabei die Bezeichnung R1. Der 100 Ω-Widerstand hieß R2.
